[硬盘/SSD] 【原创】HM55 PM45 965GM 945GM平台单硬盘槽机型上双硬盘最速攻略

    [复制链接] |自动提醒
阅读字号:
  • 大
  • 中
  • 小
infogrames

321

回帖

26

积分

3707

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2007-10-17
发表于 2018-12-14 20:58:04| 字数 1,740| - 中国–浙江–金华 电信 | 显示全部楼层 |阅读模式
本帖最后由 infogrames 于 2019-5-6 10:16 编辑

一个MINI PCI-E插槽是先决条件，无论是放WiFi的，WWAN的，UWB的都可以。如果你的机型没有这个插槽，那就不用往下看了。一般来讲，HM55 PM45 965GM 945GM这些平台的机型都会至少有一个MINI PCI-E插槽，但未必是全高的。如果有，那就先去购买该帖子提到的SSD
https://www.ibmnb.com/forum.php?mod=viewthread&tid=1869197
该SSD尺寸是全高的，所以要求全高MINI PCI-E插槽，如果你的机型只有半高的MINI PCI-E插槽，可以试试搜一下某宝的MINI PCI-E延长线或者MINI PCI-E保护板，前提是你的机子内部有足够空间容得下这些东西

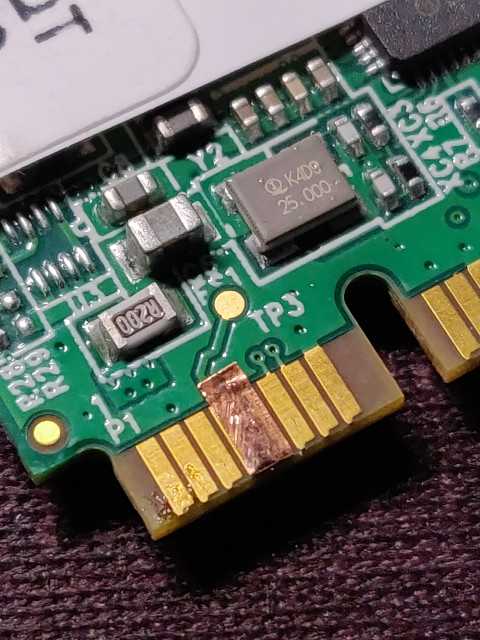

还要用到的东西是电烙铁或者双导铜箔，我用的是双导铜箔。17楼有电烙铁的焊接方式，89楼有双导铜箔方式。首先是需要短接该SSD的 第7PIN脚+第9PIN脚，我用的是89楼给出的方法。注意短接的范围，不要过界，否则后果很严重，很可能会烧掉SSD！下面图分别为借用17楼和89楼图片

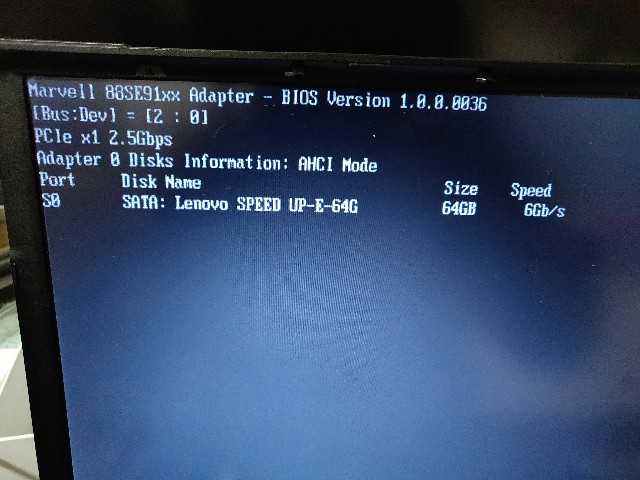

短接成功后，放进MINI PCI-E插槽，开机，自检画面结束后会出现以下画面（借用89楼图）


短接完成后，开始进入下面的引导制作过程：
第一种方法：利用内置读卡器或者U盘引导
1.机器刷白名单，无白名单的机型就不用刷了，因为这个步骤可能不是必须的
2.用BootDiskUtility 2.175b，对内置读卡器里面的存储卡或者U盘制作CLOVER引导，具体方法会在下面提到
3.把该SSD放到WWAN槽或者WIFI槽
4.进PE用Diskgenius把该SSD分区为GUID格式，并创建ESP MSR分区。可引导的系统为Win7 X64， Win8 X86 X64，Win8.1 X86 X64，Win10 X86 X64
5.用Winsetup安装上面提到的系统，度娘有详细的安装过程，这个步骤应是独立的，与clover无任何关系
6.安装完成后，重启就可以在CLOVER引导界面看到刚才安装完的系统了，选择进入就可以了，以后每次重新启动系统都需要引导
第二种方法：利用硬盘位的硬盘引导

1.机器刷白名单，无白名单的机型就不用刷了，因为这个步骤可能不是必须的
2.进PE用Diskgenius把硬盘位硬盘分区，第一活动分区为主分区，100M，FAT32格式化，剩下的空间自由选择了。然后拿出硬盘位的硬盘，转接上USB口，用BootDiskUtility 2.175b制作CLOVER引导，作用于这个第一活动分区，分好区后把硬盘放回硬盘位
剩下的3-6步和第一种方法一致
BootDiskUtility制作引导过程可以参考以下链接：
https://blog.csdn.net/lzb148/article/details/50485844但不要更新CLOVER，否则很可能认不出该SSD
经过本帖网友和我的测试，目前确认可上该SSD的机型有：

HM55平台Thinkpad X201，Dell VOSTRO 3500，富士通T730
PM45平台Thinkpad X200，Thinkpad R400，Thinkpad T400，NEC PC-VY22MA
965GM平台Thinkpad X61，Thinkpad T61
945GM平台Thinkpad X60，Thinkpad T60，神舟Q310N

其中:
1.富士通T730的HM57芯片可以通过clover引导Win7 X86，没有白名单可刷
2.NEC PC-VY22MA的PM45芯片进不了clover，黑屏，所以该SSD只能作为从盘，没有白名单可刷
3.有网友测试过某些DELL和ASUS的机子，比如Dell M6800，无需白名单，无需clover引导，直接可以使用
所以理论上有mini pci-e插槽的机子都可以识别该SSD。

关于驱动：Win7及以上的系统可以自动识别该SSD并驱动，52楼有该SSD专用驱动。XP系统可用驱动为1.2.0.1038，可到这里下载：http://www.onlinedown.net/soft/523270.htm
对于那些不能用该SSD直接引导的机子，硬件层面上能否作为主盘的关键是机子本身是否兼容clover




点评

长空飞翔
更正楼主的内容，戴尔Vostro3500是H57、H57、H57主板芯片  发表于 2019-1-23 21:38
潘哒利亚
请问按第一种方法，存clover的SD卡是需要一直放在电脑里面做引导？  发表于 2019-1-16 16:46
tjmskl
回复@infogrames : 搞了一晚上还是卡在winsetup安装系统环节，clover启动不了，提示没有操作系统，请指点一下  发表于 2019-1-10 09:58
tjmskl
回复@infogrames : X200，琢磨怎么让clover默认启动win7，快速进入系统  发表于 2019-1-8 12:57
infogrames
回复@tjmskl : 没帮上忙，不必道谢，你是什么机子？到时我汇总一下帖子  发表于 2019-1-7 18:13
tjmskl
回复@infogrames : 多谢，多谢，有些设置不对，现在已经搞定了  发表于 2019-1-7 17:42
infogrames
回复@tjmskl : winsetup问题你只能自查了，帮不了你  发表于 2019-1-7 17:25
tjmskl
回复@infogrames : winsetup第一次启动后不知道怎么进行到下一步，重启用硬盘找不到启动项，回到pe里再次用winsetup又是重复第一步动作  发表于 2019-1-7 17:16
infogrames
回复@tjmskl : winsetup安装系统上百度搜就可以了  发表于 2019-1-7 14:40
tjmskl
能否把用winsetup安装系统利用clover启动的过程详细介绍一下，多谢  发表于 2019-1-7 13:44
下一页

评分

参与人数 2资产值 +22 收起 理由
Final_P + 12 优质内容
北漂的荆棘鸟 + 10 多谢分享！

查看全部评分

本帖被以下淘专辑推荐:

  • · 1|主题: 9, 订阅: 0
回复 支持1 反对

使用道具 举报

stopyan - X62-3004

6307

回帖

113

积分

3万

资产值

至尊会员I Rank: 4Rank: 4Rank: 4Rank: 4

注册时间
2015-2-5
月全勤勋章
发表于 2018-12-14 21:43:06| 字数 258| - 中国–北京–北京 鹏博士BGP | 显示全部楼层
本帖最后由 stopyan 于 2018-12-29 12:02 编辑
QUOTE:
infogrames 发表于 2018-12-14 20:58
看了该帖子后,https://www.ibmnb.com/forum.php?mod=viewthread&tid=1869197
决定买一个在X200S上试一下 ...


这卡按原理讲，应该在wifi卡口和迅盘卡口能工作（mini-pcie）
楼主的X200S刷过白名单吗？
-------------
恭喜楼主最终测试成功。可惜还是需要外部引导。
不知道有没有高手来个魔改BIOS能直接引导。
回复 支持 1 反对

使用道具 举报

xudaifu

15

回帖

2

积分

590

资产值

中级会员 Rank: 2Rank: 2

注册时间
2009-2-21
发表于 2018-12-14 21:57:55| 字数 74| - 中国–安徽–合肥 电信 | 显示全部楼层
我也买了一块，在T500和X201上试过，都不行，不认，进BIOS不认，进系统里也无硬盘显示，根本就当它不存在……最大的蔑视就是当你不存在，不存在！

点评

Saifaye
短接没有？  发表于 2019-4-2 13:59
回复 支持 反对

使用道具 举报

sunny2002

3864

回帖

51

积分

2万

资产值

钻石会员 Rank: 3Rank: 3Rank: 3

注册时间
2010-9-19
铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)
发表于 2018-12-14 22:14:33| 字数 8| - 中国–安徽–合肥 电信 | 显示全部楼层
第7引脚接地试试
T400  T440p
回复 支持 反对

使用道具 举报

crazysleeve

2202

回帖

52

积分

2万

资产值

钻石会员 Rank: 3Rank: 3Rank: 3

注册时间
2010-12-27
发表于 2018-12-14 22:28:34| 字数 15| - 中国–浙江 移动/数据上网公共出口 来自手机版 | 显示全部楼层
固态ssd都白菜了，没必要折腾
IBM 240, x31, X60s; lenovo x200, x200t, X1C2018；
回复 支持 1 反对

使用道具 举报

infogrames

321

回帖

26

积分

3707

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2007-10-17
 楼主| 发表于 2018-12-14 22:35:33| 字数 89| - 中国–浙江–金华 电信 | 显示全部楼层
QUOTE:
stopyan 发表于 2018-12-14 21:43
这卡按原理讲，应该在wifi卡口和迅盘卡口能工作（mini-pcie）
楼主的X200S刷过白名单吗？

已经刷过白名单了
回复 支持 反对

使用道具 举报

infogrames

321

回帖

26

积分

3707

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2007-10-17
 楼主| 发表于 2018-12-14 22:35:59| 字数 51| - 中国–浙江–金华 电信 | 显示全部楼层
QUOTE:
sunny2002 发表于 2018-12-14 22:14
第7引脚接地试试

请问第七引脚在哪里？
回复 支持 反对

使用道具 举报

lzlml168

1万

回帖

145

积分

6万

资产值

至尊会员II Rank: 4Rank: 4Rank: 4Rank: 4

注册时间
2008-5-14
铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)
发表于 2018-12-14 22:38:30| 字数 7| - 中国–河南–郑州 电信 | 显示全部楼层
这个我还没有买
回复 支持 反对

使用道具 举报

lzlml168

1万

回帖

145

积分

6万

资产值

至尊会员II Rank: 4Rank: 4Rank: 4Rank: 4

注册时间
2008-5-14
铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)
发表于 2018-12-14 22:40:40| 字数 16| - 中国–河南–郑州 电信 | 显示全部楼层
今天还在想：X41T能不能用呢？
回复 支持 反对

使用道具 举报

essencer

7723

回帖

164

积分

1万

资产值

至尊会员II Rank: 4Rank: 4Rank: 4Rank: 4

注册时间
2012-2-2
年全勤勋章2022铜牌荣誉勋章(注册8年以上会员)
发表于 2018-12-14 22:51:55| 字数 6| - 中国–江苏–常州 电信 | 显示全部楼层
接口不支持吧
回复 支持 反对

使用道具 举报

sunny2002

3864

回帖

51

积分

2万

资产值

钻石会员 Rank: 3Rank: 3Rank: 3

注册时间
2010-9-19
铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)
发表于 2018-12-14 23:23:15| 字数 61| - 中国–安徽–合肥 电信 来自手机版 | 显示全部楼层
QUOTE:
infogrames 发表于 2018-12-14 22:35
请问第七引脚在哪里？

第一张图，从下面数，第四个PIN脚
回复 支持 反对

使用道具 举报

infogrames

321

回帖

26

积分

3707

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2007-10-17
 楼主| 发表于 2018-12-15 01:20:52| 字数 77| - 中国–浙江–金华 电信 | 显示全部楼层
QUOTE:
sunny2002 发表于 2018-12-14 23:23
第一张图，从下面数，第四个PIN脚

是从下往上数，第四个PIN脚吗？接地的意思是不是屏蔽？
回复 支持 反对

使用道具 举报

JerryZhu

105

回帖

3

积分

730

资产值

中级会员 Rank: 2Rank: 2

注册时间
2010-1-2
发表于 2018-12-15 08:16:29| 字数 8| - 中国–宁夏–银川 电信 | 显示全部楼层
就是联想的超级盘
X200/X200 Tablet/T540p
回复 支持 反对

使用道具 举报

kruss2018

374

回帖

4

积分

1659

资产值

高级会员 Rank: 2Rank: 2

注册时间
2018-10-31
发表于 2018-12-15 08:55:06| 字数 30| - 中国–湖北–黄冈 电信 | 显示全部楼层
这应该就是迅盘.....我有个4G的,官方的迅盘驱动才能用。

点评

kruss2018
看了链接,搞错了,直接插应该是无法用的。  发表于 2018-12-15 09:02
回复 支持 反对

使用道具 举报

infogrames

321

回帖

26

积分

3707

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2007-10-17
 楼主| 发表于 2018-12-15 12:51:22| 字数 69| - 中国–浙江–金华 电信 | 显示全部楼层
QUOTE:
sunny2002 发表于 2018-12-14 23:23
第一张图，从下面数，第四个PIN脚

经验证，屏蔽从下往上数第四根PIN无效
回复 支持 反对

使用道具 举报

ivex

3万

回帖

322

积分

12万

资产值

至尊会员III Rank: 4Rank: 4Rank: 4Rank: 4

注册时间
2014-9-15
发表于 2018-12-15 12:57:53| 字数 12| - 中国–山东–临沂 电信 来自手机版 | 显示全部楼层
看标题，我还以为成功了。
L670/NV160WUM-NH0+SN520+1100+HK4R X330/P130ZFZ-BH2+S3610+LMT-19nmBGA X210s(3001)/HV121WX6-110+SM951a+SM841+840pro X200/HV121WX5-120+S3710
used－X301:SU9800/SU9900/SP9600,X201:i7-620M,X201s:i7-640LM,X201T:i7-620LM,X220:i7-2640M,X230:i5-3210M/i5-3320M,X330:i5-3320M,T430s:i7-3520M,X1C:i7-3667U
回复 支持 反对

使用道具 举报

wuyuwuti

5416

回帖

65

积分

2万

资产值

版主 Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

注册时间
2012-12-12
发表于 2018-12-15 13:08:03| 字数 85| - 中国–江苏 移动/数据上网公共出口 | 显示全部楼层


把第4第5针脚短接，焊在一起，这是x301安装一个minipcie转SATA的做法，这个插上就能自动识别。你这卡没试过，建议你搞一根短的电线，插在这2针脚对应的插槽里试试

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？注册

x

点评

wuyuwuti
回复@sunny2002 : 没接供电线到硬盘，我这只是搞了一半就闲置了，速度可以参考此贴https://forum.51nb.com/forum.php?mod=viewthread&tid=1859512  发表于 2018-12-17 16:00
sunny2002
X301的miniPCIE也是1.0的，速度只有2.5G吧？  发表于 2018-12-17 15:42
T400s,T500,T420,T430
T420s X301 x1cyoga，X13yoga
x1c2017/2021
回复 支持 1 反对

使用道具 举报

infogrames

321

回帖

26

积分

3707

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2007-10-17
 楼主| 发表于 2018-12-15 13:56:38| 字数 193| - 中国–浙江–金华 电信 | 显示全部楼层
本帖最后由 infogrames 于 2018-12-15 13:59 编辑
QUOTE:
wuyuwuti 发表于 2018-12-15 13:08
把第4第5针脚短接，焊在一起，这是x301安装一个minipcie转SATA的做法，这个插上就能自动识别。你这卡没 ...

谢谢，不过知呼的帖子说这个SSD集成了SATA转MINPCIE的芯片，所以minipcie插槽可以直接使用，没必要再把这两个PIN 短接？
回复 支持 反对

使用道具 举报

wuyuwuti

5416

回帖

65

积分

2万

资产值

版主 Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

注册时间
2012-12-12
发表于 2018-12-15 14:16:26| 字数 200| - 中国–江苏 移动/数据上网公共出口 | 显示全部楼层
QUOTE:
infogrames 发表于 2018-12-15 13:56
谢谢，不过知呼的帖子说这个SSD集成了SATA转MINPCIE的芯片，所以minipcie插槽可以直接使用，没必要再把这 ...

怎么没必要，TP的针脚又不是标准的PCIE协议，里面有的针脚根本是空的，所以要短接。你还是研究研究电路图吧，还有的minipcie接口，线路里面只接了USB的功能，只能算USB定义，pcie的一点关系都没有
T400s,T500,T420,T430
T420s X301 x1cyoga，X13yoga
x1c2017/2021
回复 支持 1 反对

使用道具 举报

sunny2002

3864

回帖

51

积分

2万

资产值

钻石会员 Rank: 3Rank: 3Rank: 3

注册时间
2010-9-19
铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)
发表于 2018-12-15 15:19:10| 字数 46| - 中国–安徽–合肥 电信 | 显示全部楼层
QUOTE:
ivex 发表于 2018-12-15 12:57
看标题，我还以为成功了。

我已经成功了
T400  T440p
回复 支持 反对

使用道具 举报

infogrames

321

回帖

26

积分

3707

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2007-10-17
 楼主| 发表于 2018-12-15 15:24:15| 字数 47| - 中国–浙江–金华 电信 | 显示全部楼层
QUOTE:
sunny2002 发表于 2018-12-15 15:19
我已经成功了

请教详细的方法？
回复 支持 反对

使用道具 举报

sunny2002

3864

回帖

51

积分

2万

资产值

钻石会员 Rank: 3Rank: 3Rank: 3

注册时间
2010-9-19
铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)
发表于 2018-12-15 16:10:02| 字数 71| - 中国–安徽–合肥 电信 | 显示全部楼层
QUOTE:
infogrames 发表于 2018-12-15 15:24
请教详细的方法？

红×地方外围刮点，漏出铜，搭上焊锡即可。不能引导安装系统。

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？注册

x

点评

sunny2002
等同4,5脚短接，都是接地的。  发表于 2018-12-16 19:57
flamingman
是不是4，5脚短接？？？  发表于 2018-12-16 10:13
ivex
厉害，可惜不能装系统  发表于 2018-12-15 23:46
T400  T440p
回复 支持 反对

使用道具 举报

infogrames

321

回帖

26

积分

3707

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2007-10-17
 楼主| 发表于 2018-12-15 16:18:21| 字数 109| - 中国–浙江–金华 电信 | 显示全部楼层
QUOTE:
sunny2002 发表于 2018-12-15 16:10
红×地方外围刮点，漏出铜，搭上焊锡即可。不能引导安装系统。

谢谢，但还是不太懂，焊锡点焊一下那个点就可以了吗？是什么原理呢？更重要的是，无法作为系统盘用？
回复 支持 反对

使用道具 举报

dongmai

1万

回帖

235

积分

7万

资产值

至尊会员II Rank: 4Rank: 4Rank: 4Rank: 4

注册时间
2005-9-26
银牌荣誉勋章(注册10年以上会员)铜牌荣誉勋章(注册8年以上会员)月全勤勋章年全勤勋章2023
发表于 2018-12-15 19:49:15| 字数 129| - 中国–湖南–长沙 联通 | 显示全部楼层
本帖最后由 dongmai 于 2018-12-15 19:53 编辑
QUOTE:
infogrames 发表于 2018-12-15 16:18
谢谢，但还是不太懂，焊锡点焊一下那个点就可以了吗？是什么原理呢？更重要的是，无法作为系统盘用？

看他这图，还像是第四脚和第五脚短接。
回复 支持 反对

使用道具 举报

不知道

2451

回帖

47

积分

2万

资产值

钻石会员 Rank: 3Rank: 3Rank: 3

注册时间
2003-11-27
银牌荣誉勋章(注册10年以上会员)
发表于 2018-12-15 22:27:27| 字数 44| - 中国–浙江–绍兴 电信 | 显示全部楼层
如果不能引导系统启动, 那实用性就大大下降了. 还要继续摸索, 可能是BIOS里缺少启动的模块
E125 E450 3G 320G
x131e I3 3227U 16G 60G+320G
回复 支持 1 反对

使用道具 举报

flamingman

225

回帖

6

积分

623

资产值

高级会员 Rank: 2Rank: 2

注册时间
2005-12-8
发表于 2018-12-15 23:39:00| 字数 73| - 中国–山东–滨州 电信 | 显示全部楼层
QUOTE:
sunny2002 发表于 2018-12-15 16:10
红×地方外围刮点，漏出铜，搭上焊锡即可。不能引导安装系统。

是否还是4 、5 脚短接？

点评

xyq007
应该一回事，如果按上排奇数，下排偶数排序就是7和9脚。  发表于 2019-3-20 00:10
X61 t8100 4G一键超频 南桥热管 掌托全铜箔散热+屏蔽层
回复 支持 反对

使用道具 举报

iwaitiwait

3188

回帖

35

积分

1万

资产值

钻石会员 Rank: 3Rank: 3Rank: 3

注册时间
2010-1-11
发表于 2018-12-15 23:48:49| 字数 7| - 美国–新泽西州–伯灵顿–芒特劳雷尔 Comcast通信公司 | 显示全部楼层
50包邮解君愁
回复 支持 反对

使用道具 举报

wuyuwuti

5416

回帖

65

积分

2万

资产值

版主 Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

注册时间
2012-12-12
发表于 2018-12-16 09:55:08| 字数 78| - 中国–江苏 移动/数据上网公共出口 来自手机版 | 显示全部楼层
QUOTE:
sunny2002 发表于 2018-12-15 16:10
红×地方外围刮点，漏出铜，搭上焊锡即可。不能引导安装系统。

你这操作，也是把第4针脚接地吧？
回复 支持 反对

使用道具 举报

wuyuwuti

5416

回帖

65

积分

2万

资产值

版主 Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

注册时间
2012-12-12
发表于 2018-12-16 09:55:49| 字数 60| - 中国–江苏 移动/数据上网公共出口 来自手机版 | 显示全部楼层
QUOTE:
iwaitiwait 发表于 2018-12-15 23:48
50包邮解君愁

你这买卖挺划算啊……就是不知道有什么用
回复 支持 反对

使用道具 举报

JerryZhu

105

回帖

3

积分

730

资产值

中级会员 Rank: 2Rank: 2

注册时间
2010-1-2
发表于 2018-12-16 10:04:21| 字数 7| - 中国–浙江–杭州 电信 | 显示全部楼层
继续继续，跟进
X200/X200 Tablet/T540p
回复 支持 反对

使用道具 举报

下一页 »
12345678910... 11下一页
返回列表 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则

Powered by Discuz! X3.5 © 2001-2023 Comsenz Inc

GMT+8, 2024-12-1 06:56 , Processed in 0.249961 second(s), 72 queries , Gzip On, OPcache On.

手机版|小黑屋|安卓客户端|iOS客户端|Archiver|备用网址1|备用网址2|联系我们|专门网

返回顶部
