我想在也想把闲置x200改成迷你电脑，我遇到的问题是-----开机按钮在原装键盘上面，不想要键盘了，那么怎么加装一个像台式机那样的开机按钮，谢谢，虽然你提供了电路图，无奈小弟菜鸟一个，请直接告诉我怎么改装吧，或者bios能设置外接键盘开机也行
闲置, 台式机, 电路图, 电脑, 键盘

点评

shijun0559
用万用表在键盘接口上打出3.3V，那个就是开机引脚。  详情 回复 发表于 2017-3-4 01:09

相关帖子

回复 支持 反对

使用道具 举报

lioulangzhb

5万

回帖

350

积分

1360

资产值

至尊会员III Rank: 4Rank: 4Rank: 4Rank: 4

注册时间
2006-8-23
铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)
发表于 2017-3-3 21:29:03| 字数 16| - 中国–江苏–苏州 电信 | 显示全部楼层
保留键盘把上半身拆掉，外接显示器
X41T>X61>X301>X41T>X41+X61T+X200+X301>X200下半身OC+T410S下半身+X301OC>X301OC
回复 支持 反对

使用道具 举报

a.gain

383

回帖

13

积分

3752

资产值

黄金会员 Rank: 3Rank: 3Rank: 3

注册时间
2010-8-24
发表于 2017-3-3 21:48:29| 字数 35| - 中国–上海–上海 联通 来自手机版 | 显示全部楼层
Dock座有个开机引脚，键盘边上也有测试点焊盘，也可以设置插电自动开机
回复 支持 反对

使用道具 举报

peacefeeling

7万

回帖

566

积分

19万

资产值

天下无敌I Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

注册时间
2011-10-18
年全勤勋章2021年全勤勋章2020年全勤勋章2019月全勤勋章年全勤勋章2017铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)年全勤勋章2022
发表于 2017-3-3 22:32:15| 字数 14| - 中国–天津–天津 联通 | 显示全部楼层

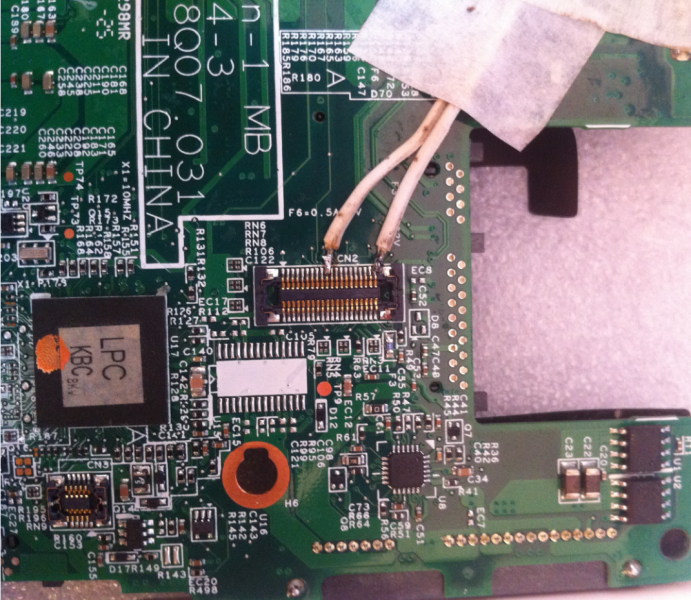

mmm27000网友发的图片


TM4320 C54 L75 T77 T81;R8;EPC;
X41;X61:T75 83, X61T,X61s;
X200: P84 86 87 88; X200T;
X200s:C723 U35 L93 94;
X300; X301; X220; X1h;
X230; X1c2013
回复 支持 反对

使用道具 举报

nineapple

6327

回帖

91

积分

2万

资产值

至尊会员I Rank: 4Rank: 4Rank: 4Rank: 4

注册时间
2007-2-4
铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)月全勤勋章铜牌荣誉勋章(注册8年以上会员)
发表于 2017-3-3 23:09:02| 字数 17| - 新加坡 Singtel宽带 | 显示全部楼层
直接淘宝买个DOCK好了，才几块钱
TP P53 i7-9850H/64G/0.5TB+2TB+7.68TB/1920×1080/Win10 LTSC 2021
HP Z8G4 4216/320G/0.5TB+2TB+2TB/3840×2160/Win10 LTSC 2021
DELL T7820 6148*2/128G/0.5TB+ 12TB HDD/2560×1600/Win10 LTSC 2021
回复 支持 反对

使用道具 举报

chu265400

67

回帖

3

积分

823

资产值

中级会员 Rank: 2Rank: 2

注册时间
2016-12-4
发表于 2017-3-4 01:08:44| 字数 15| - 中国–山东–烟台 联通 | 显示全部楼层
楼主改好后上个整图，学习学习。
回复 支持 反对

使用道具 举报

firstegg

6

回帖

0

积分

210

资产值

入门会员 Rank: 1

注册时间
2016-3-14
发表于 2017-3-4 05:29:12| 字数 34| - 中国–广东–江门 联通 来自手机版 | 显示全部楼层
wake on LAN 和底座都可以在合盖子的情况下开机。不需要物理改造。
回复 支持 反对

使用道具 举报

peacefeeling

7万

回帖

566

积分

19万

资产值

天下无敌I Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

注册时间
2011-10-18
年全勤勋章2021年全勤勋章2020年全勤勋章2019月全勤勋章年全勤勋章2017铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)年全勤勋章2022
发表于 2017-3-4 09:27:06| 字数 90| - 中国–天津–天津 联通 来自手机版 | 显示全部楼层
QUOTE:
firstegg 发表于 2017-3-4 05:29
wake on LAN 和底座都可以在合盖子的情况下开机。不需要物理改造。

这个能详细点吗？nas机器用lan开的话我把键盘拆了
回复 支持 反对

使用道具 举报

geode

1513

回帖

23

积分

8515

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2008-1-23
发表于 2017-3-4 09:52:34| 字数 33| - 中国–江苏–扬州 移动 | 显示全部楼层
还是留着键盘吧，不留键盘感觉很丑。同意2楼朋友的意见，保留下半身。
ThinkPad T500 205545U
回复 支持 反对

使用道具 举报

firstegg

6

回帖

0

积分

210

资产值

入门会员 Rank: 1

注册时间
2016-3-14
发表于 2017-3-7 14:13:55| 字数 128| - 中国–广东–江门 移动 来自手机版 | 显示全部楼层
QUOTE:
peacefeeling 发表于 2017-3-4 09:27
这个能详细点吗？nas机器用lan开的话我把键盘拆了

wake on LAN 接网线就行啊，然后手机安装一个网络唤醒的应用，在同一个内网就能唤醒开机。另一个方法是用扩展底座，正前方会有一个开机键。
回复 支持 反对

使用道具 举报

firstegg

6

回帖

0

积分

210

资产值

入门会员 Rank: 1

注册时间
2016-3-14
发表于 2017-3-7 14:14:05| 字数 128| - 中国–广东–江门 移动 来自手机版 | 显示全部楼层
QUOTE:
peacefeeling 发表于 2017-3-4 09:27
这个能详细点吗？nas机器用lan开的话我把键盘拆了

wake on LAN 接网线就行啊，然后手机安装一个网络唤醒的应用，在同一个内网就能唤醒开机。另一个方法是用扩展底座，正前方会有一个开机键。
回复 支持 反对

使用道具 举报

peacefeeling

7万

回帖

566

积分

19万

资产值

天下无敌I Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

注册时间
2011-10-18
年全勤勋章2021年全勤勋章2020年全勤勋章2019月全勤勋章年全勤勋章2017铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)年全勤勋章2022
发表于 2017-3-7 14:48:30| 字数 123| - 中国–天津–天津 移动/数据上网公共出口 | 显示全部楼层
QUOTE:
firstegg 发表于 2017-3-7 14:13
wake on LAN 接网线就行啊，然后手机安装一个网络唤醒的应用，在同一个内网就能唤醒开机。另一个方法是用 ...

应用名称叫啥？接电源的无所谓了，我接了个X61的键盘到做NAS的X200s上
TM4320 C54 L75 T77 T81;R8;EPC;
X41;X61:T75 83, X61T,X61s;
X200: P84 86 87 88; X200T;
X200s:C723 U35 L93 94;
X300; X301; X220; X1h;
X230; X1c2013
回复 支持 反对

使用道具 举报

苹果帝国

7768

回帖

85

积分

1万

资产值

至尊会员I Rank: 4Rank: 4Rank: 4Rank: 4

注册时间
2006-1-10
发表于 2017-3-7 14:59:50| 字数 15| - 中国–广东–深圳 电信 | 显示全部楼层
在BIOS里面设置上电开机即可
T41-T42-X41-T60-X60-T400-X201-X230+T14
回复 支持 反对

使用道具 举报

peacefeeling

7万

回帖

566

积分

19万

资产值

天下无敌I Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

注册时间
2011-10-18
年全勤勋章2021年全勤勋章2020年全勤勋章2019月全勤勋章年全勤勋章2017铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)年全勤勋章2022
发表于 2017-3-7 18:07:46| 字数 57| - 中国–天津–天津 联通 来自手机版 | 显示全部楼层
QUOTE:
苹果帝国 发表于 2017-3-7 14:59
在BIOS里面设置上电开机即可

这个可以实现，但是网络唤醒不行啊
回复 支持 反对

使用道具 举报

firstegg

6

回帖

0

积分

210

资产值

入门会员 Rank: 1

注册时间
2016-3-14
发表于 2017-3-9 15:39:01| 字数 177| - 中国–广东–江门 移动 来自手机版 | 显示全部楼层
QUOTE:
peacefeeling 发表于 2017-3-7 14:48
应用名称叫啥？接电源的无所谓了，我接了个X61的键盘到做NAS的X200s上

你可以参考这文章 http://www.iplaysoft.com/wol.html 安卓应用的话，我现在就用的wake on LAN，没毛病。BIOS设置配合网线，手机就完事。只要主板支持，啥笔记本都能不翻盖子开机。
回复 支持 反对

使用道具 举报

peacefeeling

7万

回帖

566

积分

19万

资产值

天下无敌I Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

注册时间
2011-10-18
年全勤勋章2021年全勤勋章2020年全勤勋章2019月全勤勋章年全勤勋章2017铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)年全勤勋章2022
发表于 2017-3-9 16:32:56| 字数 118| - 中国–天津–天津 移动/数据上网公共出口 来自手机版 | 显示全部楼层
QUOTE:
firstegg 发表于 2017-3-9 15:39
你可以参考这文章 http://www.iplaysoft.com/wol.html 安卓应用的话，我现在就用的wake on LAN，没毛病。 ...

我的不用翻，因为上半身已经卖了……
