[电源] 【求助】【原创】x201 改type c 疑惑

[复制链接] |自动提醒
阅读字号:
  • 大
  • 中
  • 小
ivan618375

17

回帖

3

积分

2404

资产值

中级会员 Rank: 2Rank: 2

注册时间
2019-7-14
发表于 2020-8-27 13:49:22| 字数 687| - 中国–湖南–益阳 电信 | 显示全部楼层 |阅读模式

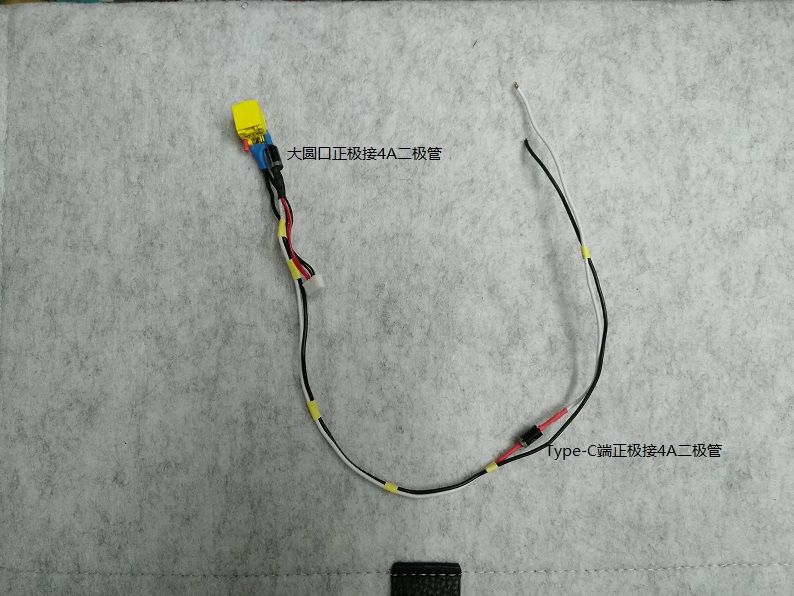

之前参照 【原创】X230锁孔改Type-C电源接口，保留大圆口https://www.ibmnb.com/forum.php?mod=viewthread&tid=1873259&extra=，成功的改了一台x230的type c 供电，最近手里有一台x201， 正好当时多买了几个type c 诱骗器，想想干脆也改了，于是动手就干，按照之前的方法焊线，接二极管，但是做好后，通电，发现不供电，奇怪了。特地检查了几个地方
1. 线接好后，接在主板上，用口红电源 type c供电， 用万用表量了主板电源线的插口，红黑之间有20V电压，红蓝线之间16V， 改用90W 大圆口供电，电压也是一样的，线路没有接错
2.放置一会后，插上电池，用大圆口能正常开机，能供电
3.拔下大圆口，用type c 供电，发现也能开机
4. 放一段时间再用type c 供电，不能开机了， 改用大圆口供电， 也不能开机， 再等一会，用大圆口供电，又能开机了，再换type c，也可以开机，拔掉电池再试，也是出现这样的现象

不知道到底哪里的问题， 这个开机是好时坏， 插上type c 后，感觉听到里面总有一声 咔的响声。
x200的 电源接口有5根线，我把type c 的正极接红线， 负极接黑线，蓝色线没接。 量了蓝色线和黑色线之间有10K的电阻， 不晓得怎么回事了，请问各位有谁遇到过这种情况啊









补充内容 (2020-8-27 18:11):
不开机的情形 ，是电源指示灯完全不亮，但是量主板那个插头的电压有20V，

补充内容 (2020-8-28 09:09):
我手上没有 65w的电源，只有90w的，还有一个87w的PD电源，按理说即使没有识别电阻，功率也是够的。

本帖被以下淘专辑推荐:

  • · 收藏|主题: 12, 订阅: 0
回复 支持 反对

使用道具 举报

William2006

8160

回帖

90

积分

2万

资产值

至尊会员I Rank: 4Rank: 4Rank: 4Rank: 4

注册时间
2017-8-19
发表于 2020-8-27 14:02:51| 字数 2| - 中国–上海–上海–浦东新区 电信 | 显示全部楼层
围观
ThinkPad W520 TYPE-4284AV9
ThinkPad X200 T9550 OC 3.49GHz
回复 支持 反对

使用道具 举报

慕容公子2

3879

回帖

53

积分

2万

资产值

钻石会员 Rank: 3Rank: 3Rank: 3

注册时间
2016-1-9
发表于 2020-8-27 15:42:48| 字数 2| - 中国–浙江–杭州 电信 | 显示全部楼层
地板
201s 相伴210s
回复 支持 反对

使用道具 举报

690322dqh

782

回帖

17

积分

2804

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2006-11-26
银牌荣誉勋章(注册10年以上会员)
发表于 2020-8-27 17:26:21| 字数 225| - 中国–湖北–襄阳 | 显示全部楼层
QUOTE:
ivan618375 发表于 2020-8-27 13:49
之前参照 【原创】X230锁孔改Type-C电源接口，保留大圆口https://www.ibmnb.com/forum.php?mo ...

联想原装电源适配器内置了识别电阻，一般都是在圆头中心的那根针和负极（圆头外层）之间测出的10K电阻，识别电阻为10K表明适配器功率是65W的，没有识别电阻的功率为90W。蓝色线和黑色线之间10K的电阻值是插了圆头输入电源线测出的还是没有插线测出的？
回复 支持 反对

使用道具 举报

ivan618375

17

回帖

3

积分

2404

资产值

中级会员 Rank: 2Rank: 2

注册时间
2019-7-14
 楼主| 发表于 2020-8-27 17:59:10| 字数 129| - 中国–湖南–益阳 电信 | 显示全部楼层
QUOTE:
690322dqh 发表于 2020-8-27 17:26
联想原装电源适配器内置了识别电阻，一般都是在圆头中心的那根针和负极（圆头外层）之间测出的10K电阻， ...

我这个有点奇怪， 我不插电源， 只测电源座 的 蓝线和黑线，也就是检测线和负极，就有10K的电阻
回复 支持 反对

使用道具 举报

ivan618375

17

回帖

3

积分

2404

资产值

中级会员 Rank: 2Rank: 2

注册时间
2019-7-14
 楼主| 发表于 2020-8-27 18:00:55| 字数 127| - 中国–湖南–益阳 电信 | 显示全部楼层
QUOTE:
ivan618375 发表于 2020-8-27 17:59
我这个有点奇怪， 我不插电源， 只测电源座 的 蓝线和黑线，也就是检测线和负极，就有10K的电阻

识别电阻应该只会导致打嗝的问题，不至于不能开机，而且我这个是有时候能开，有时候不能开，始终找不到原因
回复 支持 反对

使用道具 举报

jhjjyy

193

回帖

9

积分

1103

资产值

黄金会员 Rank: 3Rank: 3Rank: 3

注册时间
2018-12-26
发表于 2020-8-28 03:47:25| 字数 183| - 中国–浙江–金华 电信 | 显示全部楼层
QUOTE:
ivan618375 发表于 2020-8-27 13:49
之前参照 【原创】X230锁孔改Type-C电源接口，保留大圆口https://www.ibmnb.com/forum.php?mo ...

蓝色线要接电阻，我前几天改过201i是可以正常使用的，就是那个孔找不到合适的地方，后来在c壳后面 也就是风扇后面打的孔，弄得不规则，又拆了，过几天改到电话线网口试试。
回复 支持 反对

使用道具 举报

ivan618375

17

回帖

3

积分

2404

资产值

中级会员 Rank: 2Rank: 2

注册时间
2019-7-14
 楼主| 发表于 2020-8-28 07:12:10| 字数 192| - 中国–湖南–长沙 电信 来自手机版 | 显示全部楼层
QUOTE:
jhjjyy 发表于 2020-8-28 03:47
蓝色线要接电阻，我前几天改过201i是可以正常使用的，就是那个孔找不到合适的地方，后来在c壳后面 也就是 ...

诱骗器只有两根线，电源母座的蓝色线没法接诱骗器上面啊。而且电源母座的蓝色线和黑色线之间量出来有10k的电阻，本身就是相连的。
今天试了一下，装上电池就可以开机，不装电池不行，搞不明白。不装电池也可以量到诱骗电压有 20v，
回复 支持 反对

使用道具 举报

690322dqh

782

回帖

17

积分

2804

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2006-11-26
银牌荣誉勋章(注册10年以上会员)
发表于 2020-8-28 08:21:55| 字数 108| - 中国–湖北–襄阳 | 显示全部楼层
QUOTE:
ivan618375 发表于 2020-8-28 07:12
诱骗器只有两根线，电源母座的蓝色线没法接诱骗器上面啊。而且电源母座的蓝色线和黑色线之间量出来有10k ...

把一切还原恢复原状后看看还有没有这样的问题。
回复 支持 反对

使用道具 举报

ivan618375

17

回帖

3

积分

2404

资产值

中级会员 Rank: 2Rank: 2

注册时间
2019-7-14
 楼主| 发表于 2020-8-28 09:05:11| 字数 120| - 中国–湖南–益阳 电信 | 显示全部楼层
QUOTE:
690322dqh 发表于 2020-8-28 08:21
把一切还原恢复原状后看看还有没有这样的问题。

恢复原状太麻烦了，拆主板，焊线。 反正我认为焊线是绝对没问题，因为跟教程的连接是一样的，以前也是这个搞法，而且也能开机，就是开机不稳定
回复 支持 反对

使用道具 举报

690322dqh

782

回帖

17

积分

2804

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2006-11-26
银牌荣誉勋章(注册10年以上会员)
发表于 2020-8-28 09:07:25| 字数 103| - 中国–湖北–襄阳 | 显示全部楼层
QUOTE:
ivan618375 发表于 2020-8-28 09:05
恢复原状太麻烦了，拆主板，焊线。 反正我认为焊线是绝对没问题，因为跟教程的连接是一样的，以前也是这 ...

恢复原状后，主要是判断主板有没有问题。
回复 支持 反对

使用道具 举报

ivan618375

17

回帖

3

积分

2404

资产值

中级会员 Rank: 2Rank: 2

注册时间
2019-7-14
 楼主| 发表于 2020-8-28 11:19:59| 字数 48| - 中国–湖南–长沙 电信 来自手机版 | 显示全部楼层
主板有问题的话，应该是开不了机吧，即使开机了，也会出现异常，现在是开机后一切正常，就是开机不稳定

点评

690322dqh
如果主板软故障，难说。只有恢复原状后才能准确判断。  发表于 2020-8-28 15:07
回复 支持 反对

使用道具 举报

leesand

755

回帖

33

积分

2万

资产值

钻石会员 Rank: 3Rank: 3Rank: 3

注册时间
2006-12-1
发表于 2020-8-28 15:24:37| 字数 17| - 中国–山东–济南 联通 | 显示全部楼层
刚买了诱骗模块，过两天试试再来跟帖
回复 支持 反对

使用道具 举报

leesand

755

回帖

33

积分

2万

资产值

钻石会员 Rank: 3Rank: 3Rank: 3

注册时间
2006-12-1
发表于 2020-8-28 15:30:40| 字数 37| - 中国–山东–济南 联通 | 显示全部楼层
最好先找一个别的TYPE-C电源，比如联想原装的试一下看看是不是电源的问题
回复 支持 反对

使用道具 举报

690322dqh

782

回帖

17

积分

2804

资产值

白金会员 Rank: 3Rank: 3Rank: 3

注册时间
2006-11-26
银牌荣誉勋章(注册10年以上会员)
发表于 2020-8-28 16:13:00| 字数 98| - 中国–湖北–襄阳 | 显示全部楼层
QUOTE:
leesand 发表于 2020-8-28 15:30
最好先找一个别的TYPE-C电源，比如联想原装的试一下看看是不是电源的问题

看楼主说的，用圆口的那个90W适配器都出现有时不能开机的现象。
回复 支持 反对

使用道具 举报

jhjjyy

193

回帖

9

积分

1103

资产值

黄金会员 Rank: 3Rank: 3Rank: 3

注册时间
2018-12-26
发表于 2020-8-28 18:18:42| 字数 108| - 中国–浙江–金华 电信 | 显示全部楼层
QUOTE:
ivan618375 发表于 2020-8-28 07:12
诱骗器只有两根线，电源母座的蓝色线没法接诱骗器上面啊。而且电源母座的蓝色线和黑色线之间量出来有10k ...

负极再接一根线出来 接蓝色的线，我改过几十条了
回复 支持 反对

使用道具 举报

ivan618375

17

回帖

3

积分

2404

资产值

中级会员 Rank: 2Rank: 2

注册时间
2019-7-14
 楼主| 发表于 2020-8-28 18:58:53| 字数 62| - 中国–湖南–长沙 电信 来自手机版 | 显示全部楼层
诱骗器的负极是用线直接跟圆口插座的黑线连接的，圆口的黑线跟蓝线已经有10k电阻连接，所以诱骗器不需要再跟蓝线连接，已经连上了
回复 支持 反对

使用道具 举报

ivan618375

17

回帖

3

积分

2404

资产值

中级会员 Rank: 2Rank: 2

注册时间
2019-7-14
 楼主| 发表于 2020-8-28 19:00:16| 字数 148| - 中国–湖南–长沙 电信 来自手机版 | 显示全部楼层
QUOTE:
jhjjyy 发表于 2020-8-28 18:18
负极再接一根线出来 接蓝色的线，我改过几十条了

诱骗器的负极是用线直接跟圆口插座的黑线连接的，圆口的黑线跟蓝线已经有10k电阻连接，所以诱骗器不需要再跟蓝线连接，已经通过圆口的插座与蓝线连上了，还加了电阻。我也试过蓝线和黑线直接短路，也是一样
回复 支持 反对

使用道具 举报

ivan618375

17

回帖

3

积分

2404

资产值

中级会员 Rank: 2Rank: 2

注册时间
2019-7-14
 楼主| 发表于 2020-8-28 19:01:42| 字数 90| - 中国–湖南–长沙 电信 来自手机版 | 显示全部楼层
QUOTE:
leesand 发表于 2020-8-28 15:30
最好先找一个别的TYPE-C电源，比如联想原装的试一下看看是不是电源的问题

用了两个type c电源都一样，跟电源功率没关系
回复 支持 反对

使用道具 举报

ivan618375

17

回帖

3

积分

2404

资产值

中级会员 Rank: 2Rank: 2

注册时间
2019-7-14
 楼主| 发表于 2020-8-28 20:14:23| 字数 160| - 中国–湖南–长沙 电信 | 显示全部楼层
QUOTE:
ivan618375 发表于 2020-8-27 13:49
之前参照 【原创】X230锁孔改Type-C电源接口，保留大圆口https://www.ibmnb.com/forum.php?mo ...

发现了问题， 带电池的时候都能开机，不带电池，type c 供电不能开机，用大圆口正常，只要装上电池，type c 就能正常开机
回复 支持 反对

使用道具 举报

wangzise

2

回帖

0

积分

359

资产值

入门会员 Rank: 1

注册时间
2015-9-22
发表于 2022-2-13 20:50:42| 字数 233| - 中国–广东–中山 移动 | 显示全部楼层
QUOTE:
ivan618375 发表于 2020-8-27 13:49
之前参照 【原创】X230锁孔改Type-C电源接口，保留大圆口https://www.ibmnb.com/forum.php?mod=viewthread ...

插上type c 后，感觉听到里面总有一声 咔的响声，我在改我的T420的时候也是遇到这样的声响，后来拆开发现这个就是打火花，我怀疑我的主板可能短路了，因为我已经坏了2个原装电源了，情况就是插上PD到电脑上就咔哒的响下，然后PD电源就保护不输出了
回复 支持 反对

使用道具 举报

zjukelven

244

回帖

5

积分

1万

资产值

高级会员 Rank: 2Rank: 2

注册时间
2008-10-18
铜牌荣誉勋章(注册8年以上会员)银牌荣誉勋章(注册10年以上会员)
发表于 2022-2-13 21:27:51| 字数 109| - 中国–浙江–杭州 华数 | 显示全部楼层
QUOTE:
wangzise 发表于 2022-2-13 20:50
插上type c 后，感觉听到里面总有一声 咔的响声，我在改我的T420的时候也是遇到这样的声响，后来拆开发现 ...

typec电源基本没有过载能力，是不是这个原因
x201i: i3-390M/2G/7K 320G/6cel
x1c 2018: i5-8250u/8G/512G
